Kit Isolation plafond rampant étage et comble - pente de de 16° à 23°

Fabricant : Modinox
Référence : 2PTGKIRAN-ISORAPV-1623-PTR30G-PROS
Série : MODINOX PTR30G-PROS - GAMME GALVA-INOX DOUBLE PAROI ISO 30 MM

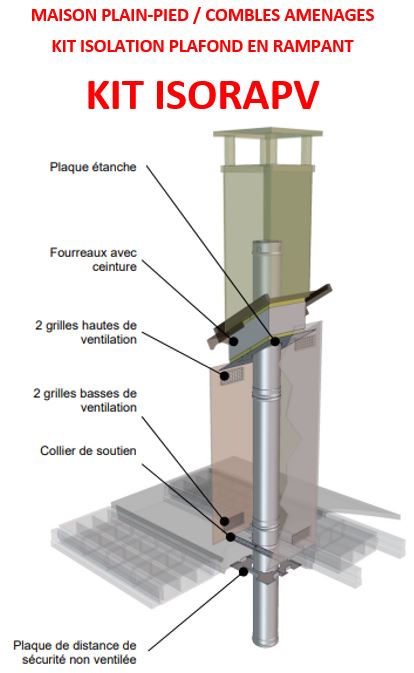

Kit d'isolation pour traversée de plafond sous rampant étage et combles pour maison plain-pied / combles aménagés

Pente du plafond en rampant :
- pente de 16° à 23°

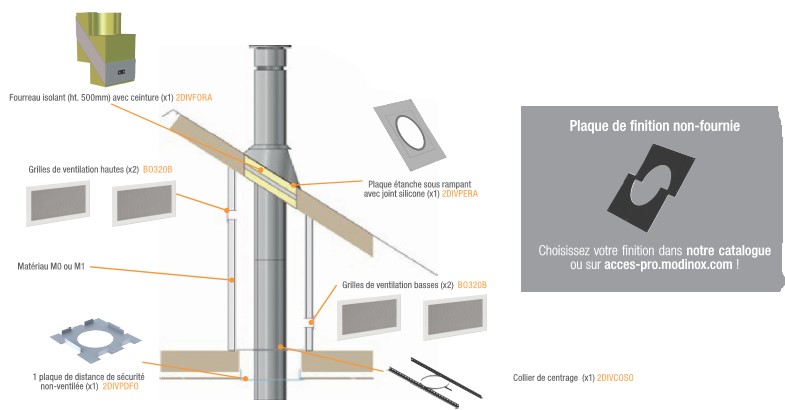

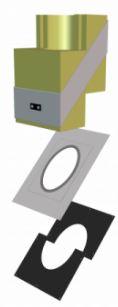

Accessoires fournis :

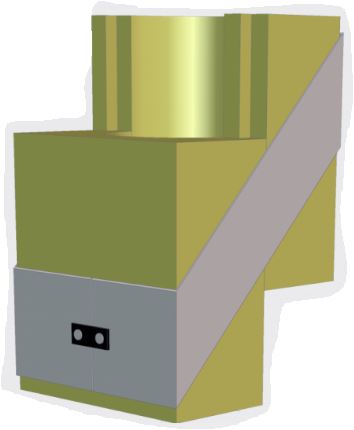

- 1 Fourreau isolant avec ceinture

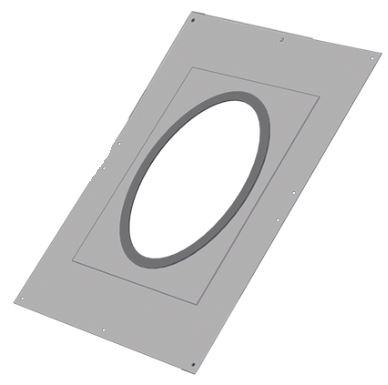

- 1 Plaque étanche sous rampant avec joint silicone

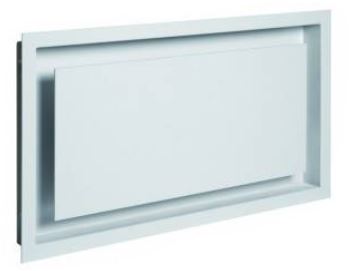

- 4 Grilles de ventilation dim. 330 x 250 mm -passage d’air 286 cm² (réf. 2GRILSTD014)+Précadre (réf. 2PRECGRI004)

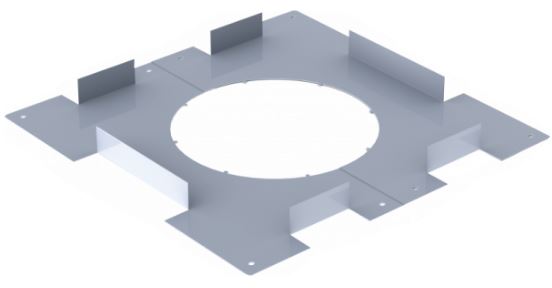

- 1 Plaque de distance de sécurité coupe-feu non ventilée (réf. 2PTGPDFOV)

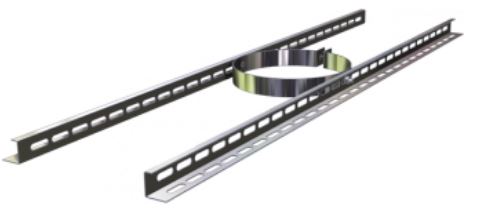

- 1 Collier de soutien (pour le plancher inférieur - réf. 2DIVCOSO)

INSTALLATION DU KIT ISORAPV 5 (En complément du kit FOURP) :
1. Installer la plaque de distance de sécurité au niveau du plafond du rez-de-chaussée et positionner le conduit.
2. Mettre en place un collier de centrage au niveau du plancher du 1e étage.
3. Monter l’habillage M0 à 5 cm minimum de la paroi extérieur du conduit (8 cm si matériaux combustible).
4. Préparer les découpes pour les 4 passages de grilles.
5. Positionner 2 grilles de ventilation réf. BO320B au plus haut de l’habillage ou coffrage de classe M0. 2 grilles seront également mises en place dans la partie basse de cet habillage.
6. Vérifier le maintien et la stabilité de l’ensemble au niveau des 2 passages de plafond et plancher et apposer la plaque signalétique proche du conduit de fumée.

Fiche technique

Alliage	Laine de roche
Diamètre	300mm
Longueur utile	0

Combustions

Fuel	Gaz	Bois	Pellets	Charbon

Divers

Angle	23°
Densité isolant	140 kg/m3
Poids	10.65 kg

€

Sur commande

Quantité

Tous nos articles sont en stock flux tendu. Les réappros sont faits en groupage (pour info, voir nos CGV particuliers, article 6.4 & CGV professionnels, article 07)

Nous pouvons vous obtenir cet article en formule express pour un surcoût de 15% soit 1 011.44€ pièce.
